ACE-210：GCP 負載均衡深度解析——ALB、CDN 與 Cloud Armor 完全指南

前言

流量進到你的 GCP 系統，第一道門就是負載均衡器。流量怎麼分、SSL 在哪終止、要不要快取、怎麼擋攻擊，都是它在管。搞懂 GCP 的負載均衡架構，不只是 ACE 考試的核心考點，要設計高可用系統也少不了它。

這篇是 ACE 進階系列第 5 課，我們先從產品改名講起，再把整套 GCP 負載均衡體系過一遍。

命名更新（2024）

⚠️ 重要：Google 從 2023 年起陸續把負載均衡器改名，向業界標準看齊。考試兩套名稱都可能出現，新舊都得認得：

新名稱（2024+）	舊名稱	層級	範圍
Application Load Balancer (ALB)	HTTP(S) Load Balancer	L7	Global / Regional
Network Load Balancer (NLB)	TCP Proxy / SSL Proxy LB	L4	Global / Regional
Passthrough Network LB	External TCP/UDP Network LB	L4	Regional
Internal Application LB	Internal HTTP(S) LB	L7	Regional
Internal Network LB	Internal TCP/UDP LB	L4	Regional

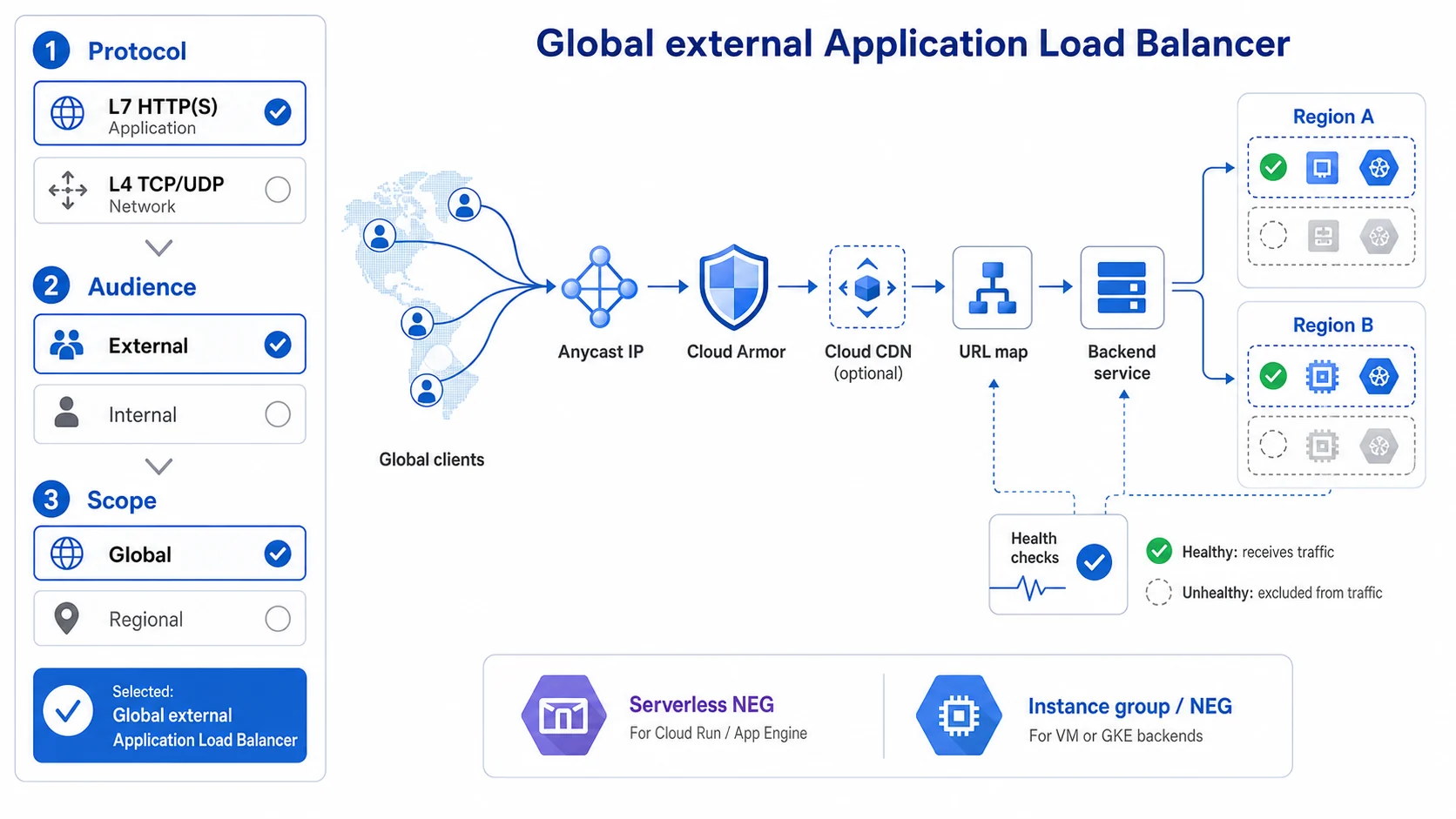

GCP 負載均衡全景圖

外部流量
    │
    ├── L7 (HTTP/HTTPS/gRPC)
    │       ├── Global Application LB   ← 全球 Anycast，CDN 整合
    │       └── Regional Application LB ← 區域級，資料合規
    │
    └── L4 (TCP/UDP/SSL)
            ├── Network LB (Proxy)      ← SSL/TCP proxy，全球/區域
            └── Passthrough Network LB  ← 直通，保留原始 IP

內部流量
    ├── Internal Application LB (L7)    ← 微服務 L7 路由
    └── Internal Network LB (L4)        ← 服務內部 TCP/UDP

Application Load Balancer（ALB）

全球 vs 區域 ALB

特性	Global ALB	Regional ALB
IP 類型	Anycast 單一全球 IP	區域 IP
路由策略	Google 骨幹網最佳路由	嚴格區域路由
後端範圍	跨區域後端	單一區域後端
Cloud CDN	✅ 支援	❌ 不支援
Cloud Armor	✅ 支援	✅ 支援
資料落地	可能跨區域	嚴格留在區域內
適合場景	全球用戶、高可用	GDPR 合規、成本最佳化

2025 年最佳實踐：多數情況直接選 Global ALB 就對了。Google 的路由演算法現在更懂區域感知，效能跟合規之間平衡得比以前好。

ALB 元件架構

使用者請求
    │
    ▼
[Forwarding Rule]  ← 定義 IP + Port，是流量入口
    │
    ▼
[Target Proxy]     ← HTTP Proxy 或 HTTPS Proxy（處理 SSL）
    │
    ▼
[URL Map]          ← 路由規則（Host + Path 決定後端）
    │
    ├── /api/* → [Backend Service A]
    ├── /cdn/* → [Backend Service B + Cloud CDN]
    └── default → [Backend Service C]
         │
         ▼
    [Health Check] → 檢查後端健康
         │
    [Backend：MIG / NEG / Cloud Run]

建立 ALB 完整步驟

# 1. 建立健康檢查
gcloud compute health-checks create http my-health-check \
  --port=8080 \
  --request-path=/health \
  --check-interval=10s \
  --timeout=5s \
  --unhealthy-threshold=2 \
  --healthy-threshold=1

# 2. 建立後端服務
gcloud compute backend-services create my-backend \
  --protocol=HTTP \
  --port-name=http \
  --health-checks=my-health-check \
  --global

# 3. 加入後端（Managed Instance Group）
gcloud compute backend-services add-backend my-backend \
  --instance-group=my-mig \
  --instance-group-zone=asia-east1-b \
  --global

# 4. 建立 URL Map（路由規則）
gcloud compute url-maps create my-url-map \
  --default-service=my-backend

# 5. 建立 Target HTTPS Proxy
gcloud compute target-https-proxies create my-https-proxy \
  --url-map=my-url-map \
  --ssl-certificates=my-ssl-cert

# 6. 建立 Forwarding Rule（流量入口）
gcloud compute forwarding-rules create my-forwarding-rule \
  --global \
  --target-https-proxy=my-https-proxy \
  --ports=443

URL Map：路由規則詳解

URL Map 是 ALB 的核心路由邏輯，可以從三個維度做路由：

Path 路由（按路徑）

# 建立含路徑規則的 URL Map
gcloud compute url-maps create my-url-map \
  --default-service=default-backend

# 新增路徑規則
gcloud compute url-maps add-path-rule my-url-map \
  --service=api-backend \
  --path-matcher-name=api-matcher \
  --new-hosts=example.com \
  --paths="/api/*"

gcloud compute url-maps add-path-rule my-url-map \
  --service=static-backend \
  --path-matcher-name=static-matcher \
  --paths="/static/*,/images/*"

example.com/api/users     → api-backend
example.com/static/js/*   → static-backend（可加 CDN）
example.com/*             → default-backend

Host 路由（按域名）

# api.example.com → API 後端，www.example.com → Web 後端
gcloud compute url-maps add-host-rule my-url-map \
  --hosts=api.example.com \
  --path-matcher-name=api-matcher

# YAML 配置範例（適用 A/B 測試）
headerAction:
  requestHeadersToAdd:
    - headerName: X-Backend
      headerValue: canary
routeRules:
  - matchRules:
      - headers:
          - headerName: User-Agent
            regexMatch: .*Mobile.*
    service: mobile-backend

後端類型：Instance Groups vs NEGs

Managed Instance Group（MIG）— 最常見

# 建立 Instance Template
gcloud compute instance-templates create web-template \
  --machine-type=e2-medium \
  --image-family=debian-12 \
  --image-project=debian-cloud \
  --tags=http-server

# 建立 MIG
gcloud compute instance-groups managed create my-mig \
  --template=web-template \
  --size=2 \
  --zone=asia-east1-b

# 設定 Named Port（讓 LB 知道流量走哪個 Port）
gcloud compute instance-groups set-named-ports my-mig \
  --named-ports=http:8080 \
  --zone=asia-east1-b

MIG vs Unmanaged IG：

特性	MIG（托管）	Unmanaged IG
自動修復（Auto-healing）	✅	❌
自動擴縮（Autoscaling）	✅	❌
滾動更新	✅	手動
建議用途	生產環境	遺留系統、測試

ACE 考試：有 Autoscaling 需求 → 一定選 MIG

Network Endpoint Groups（NEGs）

NEG 讓負載均衡器可以直接路由到 IP:Port 這一層，用起來更有彈性：

NEG 類型	適用後端	說明
Zonal NEG	Compute Engine VM	細緻的 IP+Port 層級後端
Internet NEG	外部 IP 端點	對外部服務（on-prem、第三方 API）做 LB
Serverless NEG	Cloud Run / App Engine / Cloud Functions	無伺服器後端的 LB 入口
Private Service Connect NEG	合作夥伴服務	私有存取 Datadog、Splunk 等
Hybrid Connectivity NEG	地端資源（via Cloud Interconnect）	混合雲整合

Serverless NEG — Cloud Run + ALB 整合

這套架構，2025 年的考試越來越常出：

# 1. 建立 Serverless NEG（指向 Cloud Run 服務）
gcloud compute network-endpoint-groups create my-run-neg \
  --region=asia-east1 \
  --network-endpoint-type=serverless \
  --cloud-run-service=my-service

# 2. 建立後端服務
gcloud compute backend-services create run-backend \
  --global \
  --load-balancing-scheme=EXTERNAL_MANAGED

# 3. 加入 Serverless NEG
gcloud compute backend-services add-backend run-backend \
  --global \
  --network-endpoint-group=my-run-neg \
  --network-endpoint-group-region=asia-east1

好處：Cloud Run 接上 ALB 之後，就能多拿到這些：

自訂網域 + Google 管理 SSL 憑證
Cloud CDN 快取靜態資源
Cloud Armor WAF 防護

SSL/TLS 與 Certificate Manager

Google 管理憑證（自動續期）

# 建立 Google 管理的 SSL 憑證
gcloud compute ssl-certificates create my-cert \
  --domains=www.example.com,api.example.com \
  --global

憑證由 Google 託管的 CA 自動簽發，效期 90 天，到期前約一個月會自動續期。

Certificate Manager（推薦，2025 最佳實踐）

Certificate Manager 把憑證管理收在同一個介面，能應付比較複雜的場景：

# 建立 DNS 授權（用於 wildcard 憑證）
gcloud certificate-manager dns-authorizations create my-dns-auth \
  --domain="example.com"

# 建立憑證（Certificate Manager 管理）
gcloud certificate-manager certificates create my-cert \
  --domains="example.com,*.example.com" \
  --dns-authorizations=my-dns-auth

# 建立 Certificate Map（將憑證映射到負載均衡器）
gcloud certificate-manager maps create my-cert-map

gcloud certificate-manager maps entries create my-cert-entry \
  --map=my-cert-map \
  --certificates=my-cert \
  --hostname="example.com"

# 在 Target Proxy 使用 Certificate Map
gcloud compute target-https-proxies update my-https-proxy \
  --certificate-map=my-cert-map \
  --global

Cloud CDN

Cloud CDN 整合在 Global ALB 上，把靜態資源快取到邊緣節點：

快取模式

模式	說明	適合場景
`CACHE_ALL_STATIC`	自動快取 CSS/JS/圖片等靜態類型	一般 Web 應用（預設行為）
`USE_ORIGIN_HEADERS`	遵守 origin 的 `Cache-Control` / `Expires` Header	需要精確控制 TTL
`FORCE_CACHE_ALL`	快取所有回應，包含 HTML	⚠️ 危險，可能快取動態頁面

啟用 Cloud CDN

# 在後端服務上啟用 CDN
gcloud compute backend-services update my-backend \
  --enable-cdn \
  --cache-mode=CACHE_ALL_STATIC \
  --default-ttl=3600 \   # 預設快取 1 小時
  --max-ttl=86400 \      # 最長快取 24 小時
  --global

快取失效（Cache Invalidation）

# 清除特定路徑的快取
gcloud compute url-maps invalidate-cdn-cache my-url-map \
  --path="/static/*" \
  --global

# 清除全部快取
gcloud compute url-maps invalidate-cdn-cache my-url-map \
  --path="/*" \
  --global

Cache Tags（2024，精細失效）

# Origin 在 HTTP Response Header 設定 Cache-Tag
# Cache-Tag: product-123,category-electronics

# 按 tag 精確失效（不影響其他快取）
gcloud compute url-maps invalidate-cdn-cache my-url-map \
  --tags=product-123 \
  --global

⚠️ 注意：Cloud CDN 只支援 Global External ALB（及 classic ALB），不支援 Regional ALB 或 Internal ALB。

Cloud Armor：WAF 與 DDoS 防護

Cloud Armor 掛在 ALB 前面，幫你擋 L3/L4 的 DDoS，也做 L7 的 WAF：

安全政策架構

Internet → Cloud Armor Security Policy → ALB → Backend
              ├── Rule 1: IP 封鎖
              ├── Rule 2: 地區限制
              ├── Rule 3: WAF 規則（XSS、SQLi）
              ├── Rule 4: Rate Limiting
              └── Default Rule: allow/deny

建立安全政策

# 建立安全政策（預設允許所有）
gcloud compute security-policies create my-security-policy \
  --description="Production WAF policy"

# 規則 1：封鎖特定 IP
gcloud compute security-policies rules create 1000 \
  --security-policy=my-security-policy \
  --expression="inIpRange(origin.ip, '192.168.1.0/24')" \
  --action=deny-403 \
  --description="Block internal subnet"

# 規則 2：地區限制（只允許台灣、日本、美國）
gcloud compute security-policies rules create 2000 \
  --security-policy=my-security-policy \
  --expression="origin.region_code != 'TW' && origin.region_code != 'JP' && origin.region_code != 'US'" \
  --action=deny-403 \
  --description="Geo restriction"

# 規則 3：WAF — 防護 XSS
gcloud compute security-policies rules create 3000 \
  --security-policy=my-security-policy \
  --expression="evaluatePreconfiguredExpr('xss-stable')" \
  --action=deny-403 \
  --description="XSS protection"

# 規則 4：WAF — 防護 SQL Injection
gcloud compute security-policies rules create 3001 \
  --security-policy=my-security-policy \
  --expression="evaluatePreconfiguredExpr('sqli-stable')" \
  --action=deny-403

# 規則 5：Rate Limiting（每 IP 每分鐘 100 次）
gcloud compute security-policies rules create 4000 \
  --security-policy=my-security-policy \
  --expression="true" \
  --action=rate-based-ban \
  --rate-limit-threshold-count=100 \
  --rate-limit-threshold-interval-sec=60 \
  --ban-duration-sec=600

# 綁定到後端服務
gcloud compute backend-services update my-backend \
  --security-policy=my-security-policy \
  --global

WAF 預設規則集（Preconfigured Expressions）

規則名稱	防護類型
`xss-stable`	Cross-Site Scripting
`sqli-stable`	SQL Injection
`lfi-stable`	Local File Inclusion（2024+）
`rfi-stable`	Remote File Inclusion（2024+）
`rce-stable`	Remote Code Execution
`scannerdetection-stable`	掃描器偵測

健康檢查詳解

健康檢查（Health Check）負責決定哪些後端實例可以收流量：

# HTTP 健康檢查（最常用）
gcloud compute health-checks create http my-hc \
  --port=8080 \
  --request-path=/health \
  --check-interval=10 \    # 每 10 秒檢查一次
  --timeout=5 \            # 5 秒超時
  --unhealthy-threshold=2 \ # 連續 2 次失敗 → 不健康
  --healthy-threshold=1    # 連續 1 次成功 → 健康

# TCP 健康檢查（不支援 HTTP 的服務）
gcloud compute health-checks create tcp my-tcp-hc \
  --port=3306               # 例如 MySQL 代理

健康檢查 vs 後端行為：

不健康的後端 → ALB 不再分配流量
MIG 的自動修復（auto-healing）也使用健康檢查，發現不健康 → 自動替換 VM

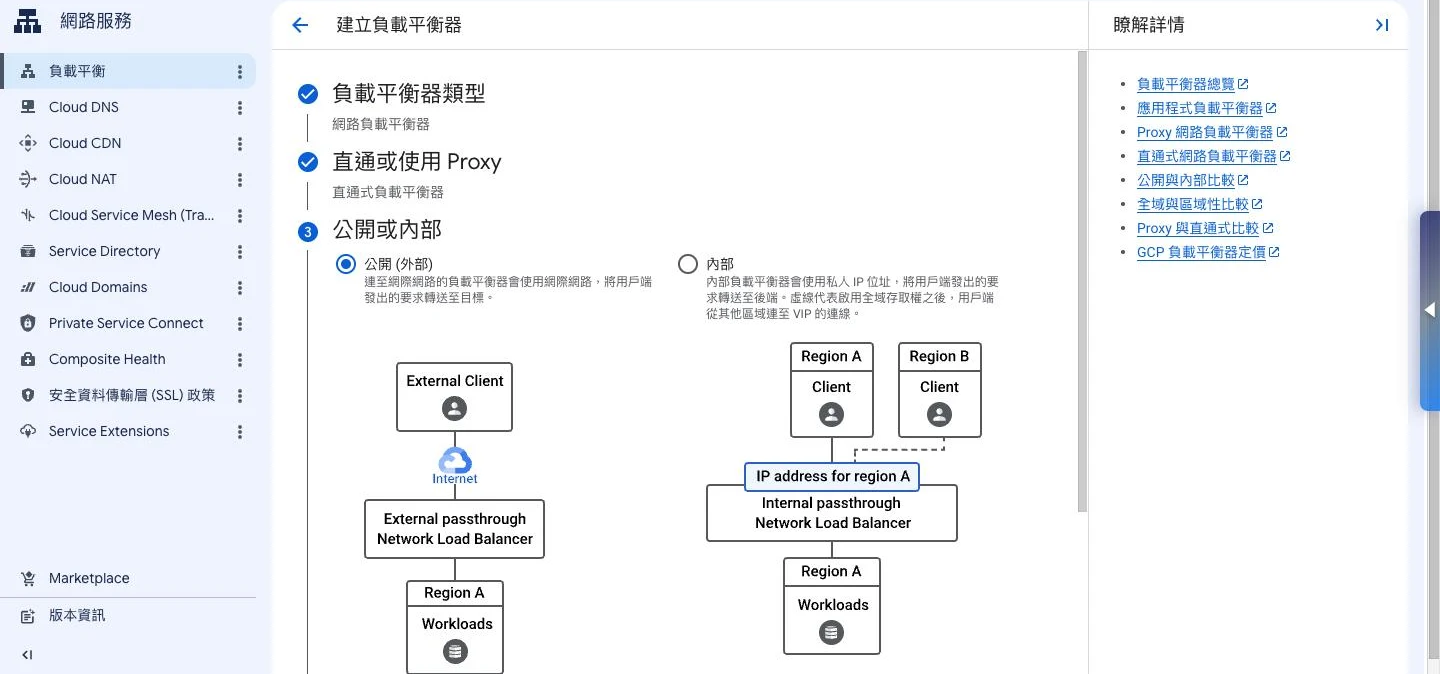

Passthrough Network Load Balancer

Passthrough NLB 直接把封包轉過去，不做 proxy，所以原始來源 IP 會保留下來：

# 建立 Passthrough NLB 的 Forwarding Rule
gcloud compute forwarding-rules create my-passthrough-nlb \
  --region=asia-east1 \
  --ip-protocol=TCP \
  --ports=80,443 \
  --backend-service=my-backend-service \
  --load-balancing-scheme=EXTERNAL

Passthrough NLB vs TCP Proxy NLB：

特性	Passthrough NLB	TCP Proxy NLB
連線方式	直通（Direct Server Return）	Proxy
原始 IP	✅ 保留	❌ 看到 LB IP
SSL 終止	❌（應用程式處理）	✅
全球範圍	❌ 區域	✅ 全球
適合	需要原始 IP（遊戲、IoT）	一般 TCP 應用

多區域高可用架構設計

                    ┌──────────────────────┐
用戶 ──────────────▶│  Global ALB          │
                    │  (Anycast IP)        │
                    └────────┬─────────────┘
                             │
              ┌──────────────┼──────────────┐
              ▼              ▼              ▼
       [asia-east1]   [us-central1]  [europe-west1]
         MIG (2~10)     MIG (2~10)    MIG (2~10)
              │              │              │
       Cloud SQL HA    Cloud SQL HA   Cloud SQL HA
      (region replica) (primary)    (region replica)

設定多區域後端：

# 加入多個區域的 MIG 作為後端
gcloud compute backend-services add-backend my-backend \
  --instance-group=mig-asia \
  --instance-group-region=asia-east1 \
  --balancing-mode=UTILIZATION \
  --max-utilization=0.8 \
  --global

gcloud compute backend-services add-backend my-backend \
  --instance-group=mig-us \
  --instance-group-region=us-central1 \
  --balancing-mode=UTILIZATION \
  --max-utilization=0.8 \
  --global

Global ALB 會優先把流量導到離用戶最近、而且健康的後端；萬一近端掛了，就自動 failover 到其他區域。

ACE 考試重點整理

選型決策矩陣

需求	選擇
全球用戶，L7 HTTP/HTTPS	Global Application LB
區域內用戶，資料合規	Regional Application LB
TCP/UDP，需保留原始 IP	Passthrough Network LB
微服務內部 HTTP 路由	Internal Application LB
微服務內部 TCP 路由	Internal Network LB
Cloud Run + 自訂域名 + CDN	Global ALB + Serverless NEG
需要 WAF/DDoS 防護	Cloud Armor（掛在 ALB 上）
靜態資源快取	Cloud CDN（只支援外部 ALB）

必背知識點

2024 命名變更：HTTP(S) LB → ALB，TCP/UDP LB → NLB
Global ALB 使用 Anycast IP，Regional ALB 使用區域 IP
Internal ALB 不支援 Cloud CDN
MIG 才有 Autoscaling 和 Auto-healing，Unmanaged IG 沒有
Serverless NEG 是 Cloud Run 整合 ALB 的方式
Cloud Armor 規則順序：數字越小優先級越高
FORCE_CACHE_ALL 有風險，會快取動態頁面

常見陷阱題

Q：要對全球用戶提供低延遲服務，需要什麼架構？ A：Global ALB + 多區域 MIG。Global ALB 的 Anycast 會將用戶路由到最近的區域。

Q：Cloud CDN 可以用在 Internal ALB 嗎？ A：不行。Cloud CDN 只能用在外部（External）ALB。

Q：如何確保後端 VM 被替換時服務不中斷？ A：使用 MIG 的 Auto-healing + Health Check，不健康的 VM 自動替換，ALB 在替換期間不發送流量給不健康實例。

Q：如何只允許特定國家的流量？ A：使用 Cloud Armor 建立地區限制規則（origin.region_code）。

Q：ALB 元件建立順序為何？ A：Health Check → Backend Service → URL Map → Target Proxy → Forwarding Rule（由內而外）

總結

GCP 負載均衡是 ACE 考試的高頻核心考點，幾個關鍵記起來：

命名：2024 年 ALB 取代 HTTP(S) LB，NLB 取代 TCP/UDP LB
架構：Forwarding Rule → Target Proxy → URL Map → Backend Service
後端：MIG（有 Autoscaling）或 NEG（Serverless NEG 用於 Cloud Run）
CDN：只支援外部 ALB，三種快取模式
Cloud Armor：規則優先順序（數字小 = 高優先），WAF 預設規則集
多區域 HA：Global ALB + 多區域 MIG 是標準高可用架構

下一課 GCP-110：VPC 進階網路設計，深入探討 Shared VPC、VPC Peering、Cloud NAT 與 Private Google Access。

ACE 服務實戰 — 5/11 完成查看系列全覽 →

前言
